പ്ലഗ് ഗേജുകൾ പ്രിസിഷൻ എഞ്ചിനീയറിംഗിലെ ഒഴിച്ചുകൂടാനാവാത്ത ഉപകരണങ്ങളാണ്, സമാനതകളില്ലാത്ത കൃത്യതയും ദ്വാരങ്ങളുടെയും ബോറുകളുടെയും അളവുകൾ പരിശോധിക്കുന്നതിനുള്ള വിശ്വാസ്യതയും വാഗ്ദാനം ചെയ്യുന്നു. വിശ്വസനീയമായ വിതരണക്കാരിൽ നിന്ന് പ്ലഗ് ഗേജുകൾ വാഗ്ദാനം ചെയ്താലും, ഒരു മാറ്റാവുന്ന സ്നാപ്പ് രൂപകൽപ്പന ചെയ്ത പ്ലഗ് ഗേജുകൾ വാഗ്ദാനം ചെയ്ത്, ഈ ഉപകരണങ്ങൾ കർശനമായ സഹിഷ്ണുത ഉറപ്പാക്കുന്നു, ഓട്ടോമോട്ടീവ്, എയ്റോസ്പെയ്സ്, ഉൽപ്പാദനം തുടങ്ങിയ വ്യവസായങ്ങളിൽ ഒരു നിർണായക ആവശ്യകത ഉറപ്പാക്കുന്നു. ഒരു പ്ലെയിൻ പ്ലഗ് ഗേജ് പ്രത്യേകിച്ച് മെഷീൻ ഭാഗങ്ങളുടെ ആന്തരിക വ്യാസം കണക്കാക്കുന്നതിനും പ്രത്യേകിച്ചും വിലപ്പെട്ടതാണ്, ഇത് അവ്യക്തത ഇല്ലാതാക്കുകയും കാര്യക്ഷമമായ ഗുണനിലവാര നിയന്ത്രണം ഉറപ്പാക്കുകയും ചെയ്യുന്ന ഒരു നേരായ പാസ് / പരാജയം നൽകുന്നു. അവയുടെ കരുത്തുറ്റ നിർമ്മാണവും കൃത്യമായ കാലിബ്രേഷനും കാലക്രമേണ കൃത്യത നിലനിർത്തിക്കൊണ്ട് ഉയർന്ന ആവർത്തന ഉപയോഗത്തിന് അനുയോജ്യമാക്കും. കൂടാതെ, പ്ലഗ് ഗേജസ് സ്ട്രീംലൈൻ പരിശോധന പ്രക്രിയകൾ, മുൻകൂട്ടി വിട്ടുവീഴ്ച ചെയ്യാതെ വേഗത്തിലുള്ള സൈക്കിളുകൾ നേടാൻ അനുവദിക്കുന്നു. ഉൽപാദനത്തിൽ കർശനമായ ഗുണനിലവാര മാനദണ്ഡങ്ങൾ ഉയർത്തിപ്പിടിക്കാൻ ലക്ഷ്യമിട്ടുള്ള ഏതെങ്കിലും പ്രവർത്തനത്തിന് സംയോജനം, പ്ലഗ് ഗേജുകൾ നിർബന്ധമായും ഉണ്ടായിരിക്കണം.



പ്ലഗ് ഗേജുകളുടെ തരങ്ങൾ



വിൽപ്പനയ്ക്കുള്ള പ്ലഗ് ഗേജുകൾ വിവിധതരം നിർദ്ദിഷ്ട അളവിലുള്ള ആവശ്യങ്ങൾക്കനുസൃതമായി വരുന്നു, വ്യത്യസ്ത അളവിലുള്ള വ്യവസായ അപേക്ഷകളിൽ കൃത്യത ഉറപ്പാക്കുന്നു. ഏറ്റവും സാധാരണമായ തരങ്ങളിൽ പ്ലെയിൻ പ്ലഗ് ഗേജുകളും, ടാപ്പർ പ്ലഗ് ഗേജുകളും, ത്രെഡ് പ്ലഗ് ഗേജുകളും, ത്രെഡ് പ്ലഗ് ഗേജുകളും, ഗോതീയ നിയന്ത്രണത്തിലും ഡൈമെൻഷണൽ പരിശോധനയിലും വ്യക്തമായ ആവശ്യങ്ങൾ നിറവേറ്റുന്നു.

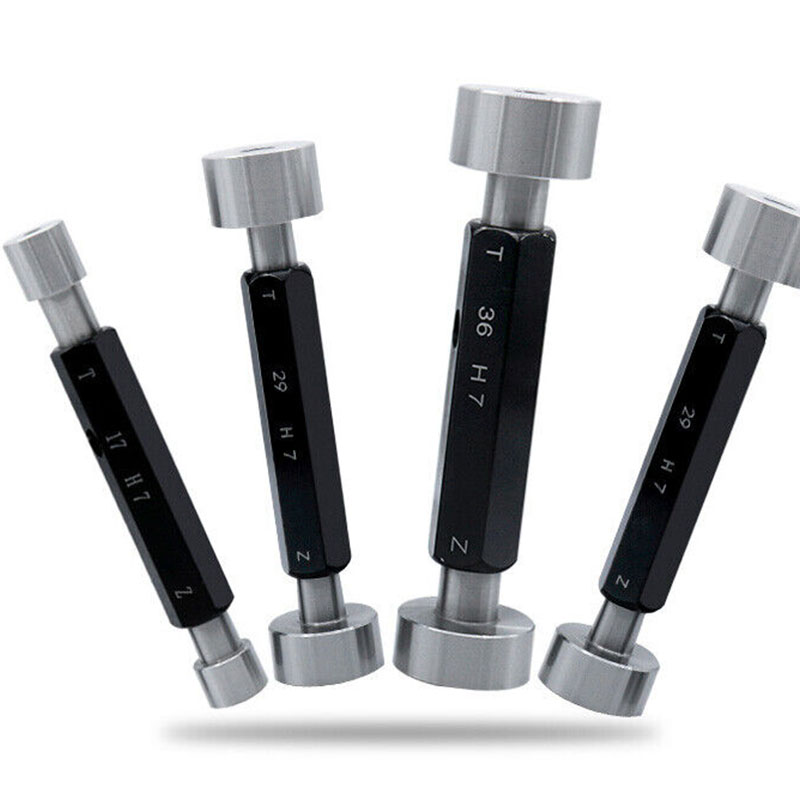

മിനുസമാർന്ന, സിലിണ്ടർ ദ്വാരങ്ങളുടെ ആന്തരിക വ്യാസം അളക്കാൻ പ്ലെയിൻ പ്ലഗ് ഗേജുകളും വ്യാപകമായി ഉപയോഗിക്കുന്നു. അവ നേരായ, ഒരു പാസ് അല്ലെങ്കിൽ പരാജയം വാഗ്ദാനം ചെയ്യുന്നു, ആവശ്യമായ സഹിഷ്ണുതകൾ നിറവേറ്റുന്നുവെന്ന് ഉറപ്പാക്കുന്നു. ഈ ഗേജുകൾ പൊതുവായ ഉദ്ദേശ്യ ആപ്ലിക്കേഷനുകൾക്കും പ്രത്യേകിച്ച് ഓട്ടോമോട്ടീവ്, ഉൽപാദന മേഖലകളിൽ അനുയോജ്യമാണ്.

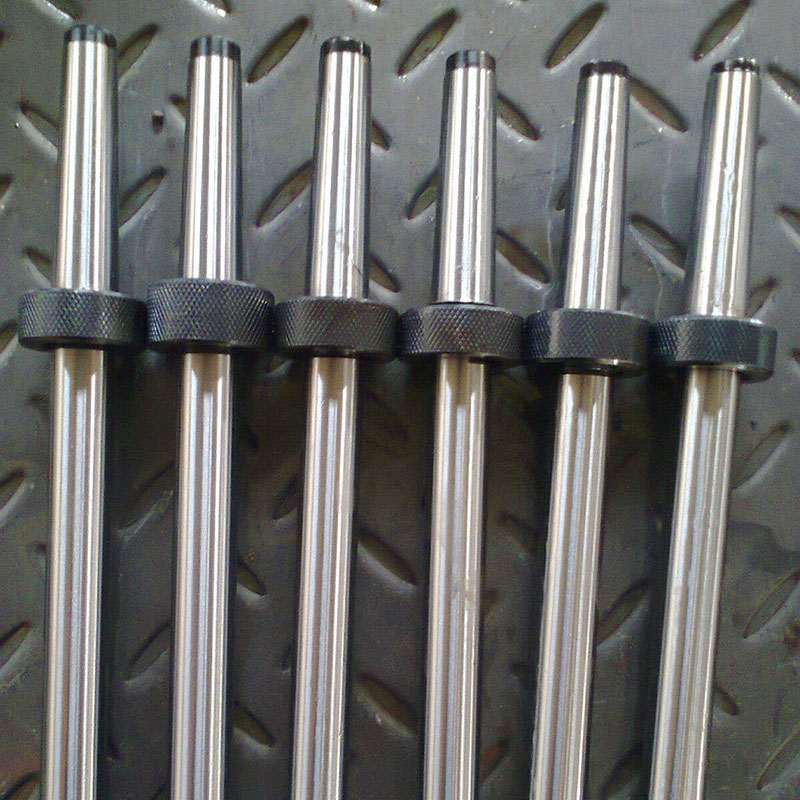

ടാപ്പർ പ്ലഗ് ഗേജുകൾ പ്രത്യേകമായി രൂപകൽപ്പന ചെയ്തിരിക്കുന്നത്, കൃത്യമായി കാണപ്പെടുന്ന അപ്ലിക്കേഷനുകളിൽ സാധാരണയായി കാണപ്പെടുന്ന അപ്ലിക്കേഷനുകളിൽ അല്ലെങ്കിൽ ഫിറ്റിംഗ് ആവശ്യമാണ്. ടേപ്പർ ആംഗിളും അളവുകളും രൂപകൽപ്പന സവിശേഷതകളുമായി പൊരുത്തപ്പെടുന്നതാണ് ഈ ഗേജുകൾ ഉറപ്പാക്കുന്നു, പൈപ്പ് ഫിറ്റിംഗും ദ്രാവക മെക്കാനിക്സും പോലുള്ള പ്രദേശങ്ങളിൽ നിർണായകമാണ്.

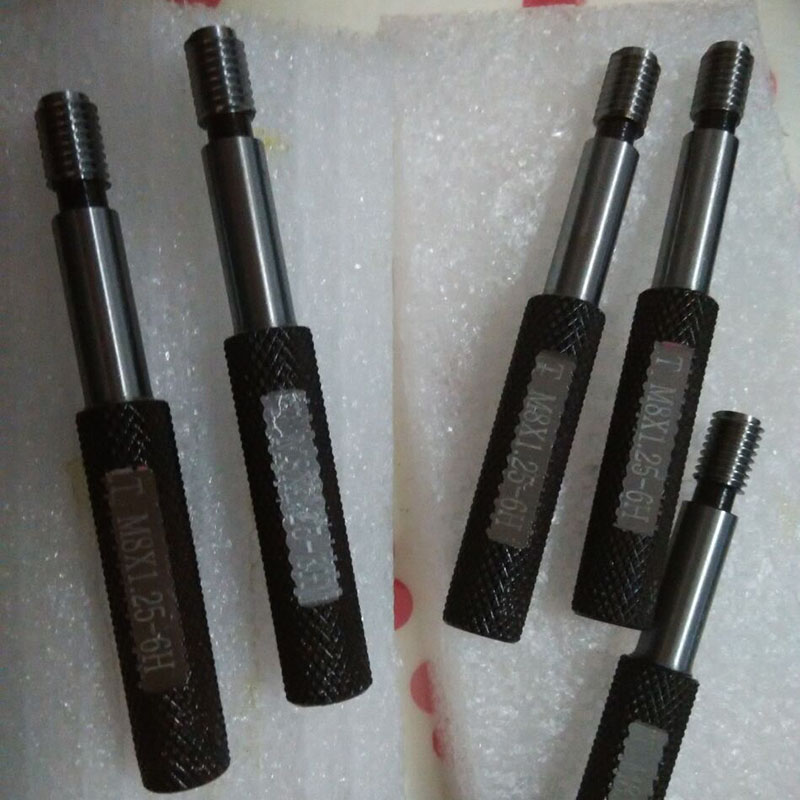

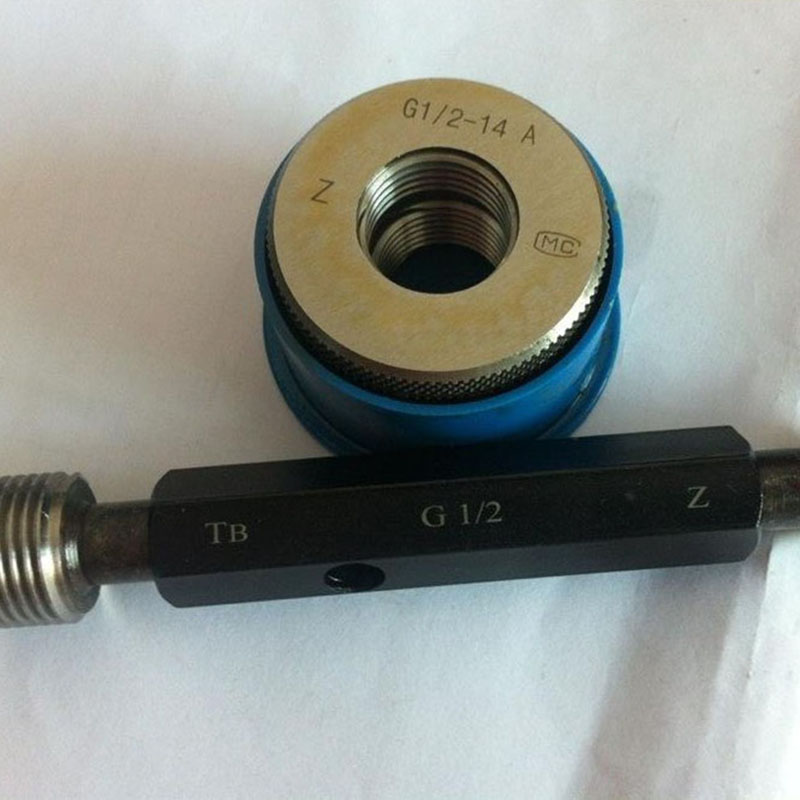

പരിപ്പ്, ബുഷിംഗുകൾ, സമാന ഘടകങ്ങളിൽ ആന്തരിക ത്രെഡുകൾ കൃത്യത പരിശോധിക്കുന്നതിന് ത്രെഡ് പ്ലഗ് ഗേജുകൾ അത്യാവശ്യമാണ്. അവർ രണ്ട് ഭാഗങ്ങളായി വരുന്നു: ത്രെഡ് പരമാവധി സഹിഷ്ണുതയ്ക്കുള്ളിലാണെന്ന് "ഗോ" സൈഡ് സ്ഥിരീകരിക്കുന്നു, അതേസമയം "ഇല്ല" എന്നത് ഏറ്റവും കുറഞ്ഞ സഹിഷ്ണുത കവിയുന്നില്ല.



ഒന്നിൽ രണ്ട് ഗേജുകളെ സംയോജിപ്പിക്കുന്ന വൈവിധ്യമാർന്ന ഉപകരണങ്ങളാണ് ഗോ / നോ-ഗോ പ്ലഗ് ഗേജുകൾ. ദ്വാരം ഏറ്റവും സ്വീകാര്യമായ അളവിനെ കണ്ടുമുട്ടുന്നുവെങ്കിൽ "പോകുക" അവസാനിക്കുക, "നോ-ഗോവർ" അവസാനം അത് പരമാവധി കവിയുന്നില്ലെന്ന് ഉറപ്പാക്കുന്നു. ഈ ഇരട്ട പ്രവർത്തനം പരിശോധനകൾ ലളിതമാക്കുകയും കാര്യക്ഷമത മെച്ചപ്പെടുത്തുകയും ചെയ്യുന്നു.



പ്രത്യേക സ്റ്റോറേൺ സ്നാപ്പ് നിർമ്മാതാക്കളിൽ നിന്ന് ലഭ്യമായ ഈ പ്ലഗെസ്, വ്യവസായങ്ങളിൽ കൃത്യവും വിശ്വസനീയവുമായ അളവുകൾ പ്രാപ്തമാക്കുക, സ്ഥിരതയുള്ള ഗുണനിലവാരവും സവിശേഷതകളുമായി പൊരുത്തപ്പെടുത്തുകയും ഉറപ്പാക്കുക. ശരിയായ പ്ലഗ് ഗേജ് തിരഞ്ഞെടുക്കുന്നത് നിർദ്ദിഷ്ട ആപ്ലിക്കേഷനെ ആശ്രയിച്ചിരിക്കുന്നു, മെറ്റീരിയൽ, കൃത്യതയുടെ നില എന്നിവയെ ആശ്രയിച്ചിരിക്കുന്നു.



ടേപ്പർ ഗേജ് പ്രവർത്തനം



ടാപ്പർ സ്പെയ്സുകൾ, വിടവുകൾ, അല്ലെങ്കിൽ മെക്കാനിക്കൽ ഘടകങ്ങളിൽ ടാപ്പുചെയ്യാൻ ഉപയോഗിക്കുന്ന ഒരു പ്രിസിഷൻ ടൂളാണ് ഒരു ടേപ്പർ ഗേജ്. പരമ്പരാഗത ഗേജുകളോ കാലിപ്പറുകളോ പാടുപെടുന്ന സാഹചര്യങ്ങളിൽ കൃത്യമായ വായന നൽകാനുള്ള കഴിവ് പ്രത്യേകിച്ചും വിലമതിക്കുന്നു. ഒരു ടേപ്പർ ഗേജിന്റെ പ്രാഥമിക പ്രവർത്തനം ഒരു ടേപ്പറിന്റെ വീതിയോ വ്യാസമോ വിലയിരുത്തുക, സാധാരണയായി ഇടുങ്ങിയതിൽ നിന്ന് വിശാലമായ അറ്റങ്ങൾ അവസാനിപ്പിക്കും. മെച്ചിസിൻ, ഓട്ടോമോട്ടേവ്, നിർമ്മാണം, അവിടെ ഘട്ടം തീർത്തും ഫലപ്രദമായി പ്രവർത്തിക്കുകയോ കാര്യക്ഷമമായി പ്രവർത്തിപ്പിക്കുകയോ പോലുള്ള വ്യവസായങ്ങളിൽ ഇത് നിർണായകമാണ്.



മുഴങ്ങളുടെ ആഴം അല്ലെങ്കിൽ ഇടുങ്ങിയ വിടവുകളിൽ ക്ലിയറൻസ് നിർണ്ണയിക്കുന്നതിന് ടേപ്പർ ഗേജുകൾ പ്രത്യേകിച്ചും ഉപയോഗപ്രദമാണ്. ഉദാഹരണത്തിന്, അസംബ്ലി ജോലിയിലോ അറ്റകുറ്റപ്പണികളിലോ, കോണ ആകൃതിയിലുള്ള പ്രസവമോ സ്പിൻഡിൽ അല്ലെങ്കിൽ സ്പിൻഡിൽ പോലുള്ള ഒരു ഭാഗം സ്ഥിരീകരിക്കാൻ സഹായിക്കുന്നു, ഇത് തെറ്റായ അല്ലെങ്കിൽ പ്രവർത്തന പരാജയം കുറയ്ക്കുന്നു. ഗേജിന്റെ ടാപ്പേർഡ് ബ്ലേഡ് അല്ലെങ്കിൽ ഡിസൈൻ അളന്ന പ്രദേശത്തേക്ക് മിനുസപ്പെടുത്താൻ അനുവദിക്കുന്നു, ഇത് സഹിഷ്ണുത പരിശോധിക്കുന്നതിന് വേഗത്തിലും വിശ്വസനീയവുമായ മാർഗ്ഗം വാഗ്ദാനം ചെയ്യുന്നു.



അവരുടെ പ്രായോഗിക അളവെടുക്കൽ അപ്ലിക്കേഷനുകൾക്ക് പുറമേ, ഗുണനിലവാര നിയന്ത്രണ പ്രക്രിയകൾക്ക് ടേപ്പർ ഗേജുകൾ അത്യാവശ്യമാണ്. കൃത്യമായ ടേപ്പർ ഉപയോഗിച്ച് ഭാഗങ്ങൾ നിർമ്മാണത്തിൽ അവർ സ്ഥിരത ഉറപ്പാക്കുന്നു, ഇത് ബിസിനസുകൾക്ക് ഉയർന്ന നിലവാരമുള്ള മാനദണ്ഡങ്ങൾ നിലനിർത്താൻ സഹായിക്കുന്നു. ഈ ഗേജുകളും ഉപയോക്തൃ സൗഹൃദമാണ്, കുറഞ്ഞ പരിശീലനം ആവശ്യമാണ്, കൂടാതെ കനത്ത വ്യാവസായിക ഉപയോഗത്തെ നേരിടുന്ന സ്റ്റെയിൻലെസ് സ്റ്റീൽ പോലുള്ള മോടിയുള്ള വസ്തുക്കളാൽ നിർമ്മിക്കാം. ആത്യന്തികമായി, ടേപ്പർ ഗേജിന്റെ പ്രവർത്തനം ലളിതമായ അളവിനപ്പുറത്തേക്ക് പോകുന്നു; മെച്ചഡ് ഘടകങ്ങളുടെ പ്രകടനവും സുരക്ഷയും ദീർഘായുസ്സും ഒപ്റ്റിമൈസ് ചെയ്യുന്നതിനുള്ള ഒരു പ്രധാന പങ്ക് വഹിക്കുന്നു.



ഉപയോഗിച്ച പ്ലഗ് ഗേജ് എന്താണ്?



വ്യാവസായിക ഉൽപാദനത്തിന്റെയും ഗുണനിലവാര നിയന്ത്രണത്തിന്റെയും മേഖലയിൽ, കൃത്യത പരമദ്ധാമാണ്. അളവുകളിൽ കൃത്യത ഉറപ്പാക്കാൻ ഉപയോഗിക്കുന്ന ഒരു പ്രധാന ഉപകരണങ്ങളിലൊന്ന് പ്ലഗ് ഗേജ് ആണ്. ഈ പ്രത്യേക അളവെടുപ്പ് ഉപകരണം വിവിധ ഘടകങ്ങളിൽ ദ്വാരങ്ങളുടെയും ഓപ്പണിംഗുകളുടെയും വലുപ്പവും സഹിഷ്ണുതയും നൽകുന്ന ഒരു നിർണായക പ്രവർത്തനത്തെ വർധിപ്പിക്കുന്നു.



നിർദ്ദിഷ്ട സഹിഷ്ണുത പാലിക്കുന്നുണ്ടോ എന്ന് സ്ഥിരീകരിക്കുന്നതിന് ദ്വാരങ്ങളുടെ ആന്തരിക അളവുകൾ പരിശോധിക്കാൻ ഒരു പ്ലഗ് ഗേജ് പ്രാഥമികമായി ഉപയോഗിക്കുന്നു. ഇത് സാധാരണയായി രണ്ട് ഇനങ്ങളിൽ വരുന്നു: ഗോ ഗേജ്, ഗോ ഗേജ് എന്നിവയും. ദ്വാരത്തിന്റെ അളവുകൾ സ്വീകാര്യമാണെന്ന് സൂചിപ്പിക്കുന്ന ദ്വാരത്തിലേക്ക് അനുയോജ്യമായതായാണ് ഗോ ഗേജ് രൂപകൽപ്പന ചെയ്തിരിക്കുന്നത്. നേരെമറിച്ച്, ഗോ ഗേജ് ദ്വാരത്തിലേക്ക് അനുയോജ്യമല്ല; അത് ചെയ്താൽ, ദ്വാരം സഹിഷ്ണുതയുണ്ടെന്ന് അത് സൂചിപ്പിക്കുന്നു. ഈ ഇരട്ട പ്രവർത്തനങ്ങൾ എഞ്ചിനീയറിംഗ് സവിശേഷതകൾ പാലിക്കുന്നുണ്ടോയെന്ന് പെട്ടെന്ന് കണ്ടെത്തുന്നതിന് ക്വാളിറ്റി നിയന്ത്രണ ഇൻസ്പെക്ടർമാരെ അനുവദിക്കുന്നു.



കാലക്രമേണ അവരുടെ ദീർഘായുസ്സും കൃത്യതയും ഉറപ്പാക്കുന്നതിന് ഉയർന്ന നിലവാരമുള്ള, മോടിയുള്ള വസ്തുക്കളിൽ നിന്നാണ് പ്ലഗ് ഗേജുകൾ നിർമ്മിക്കുന്നത്. ഉൽപാദന പ്രക്രിയകളിലുടനീളം സ്ഥിരത നിലനിർത്തുന്നതിൽ പ്രധാനപ്പെട്ട വ്യതിയാനം അനുവദിക്കുന്നതും കാലിബ്രേറ്റതുമായ അവ കാലിബ്രേറ്റ് ചെയ്യുന്നു. പതിവായി പ്ലഗ് ഗേഗുകളിൽ എയ്റോസ്പേ, ഓട്ടോമോട്ടീവ്, മെഷിനറി നിർമ്മാണം, ഉൽപ്പന്നങ്ങളുടെ പ്രകടനത്തെയും സുരക്ഷയെയും ഗണ്യമായി ബാധിക്കുമെന്ന് പ്ലഗ് ഗേഗുകൾ ഉൾപ്പെടുന്നു.



സംഗ്രഹത്തിൽ, ഉൽപാദന മേഖലയിലെ ഗുണനിലവാര ഉറപ്പിനുള്ള ഒഴിച്ചുകൂടാനാവാത്ത ഉപകരണമാണ് പ്ലഗ് ഗേജ്. ആന്തരിക അളവുകളുടെ കൃത്യമായ അളക്കുന്നത് പ്രാപ്തമാക്കുന്നതിലൂടെ, രൂപകൽപ്പന ചെയ്തതുപോലെ ഘടകങ്ങൾ ഒരുമിച്ച് യോജിക്കുന്നുവെന്ന് ഉറപ്പുവരുത്തുന്നതിൽ ഇത് നിർണായക പങ്ക് വഹിക്കുന്നു. ഒരു വലിയ തോതിലുള്ള ഉൽപാദന പരിതസ്ഥിതിയിലോ ഒരു ചെറിയ വർക്ക്ഷോപ്പ്, പ്ലഗ് ഷോപ്പ്, മനസിലാക്കുന്നതും ഫലപ്രദമായി ഉപയോഗിക്കുന്നതുമായ പ്ലഗ് ഗേജുകൾ എന്നിവയിൽ മനസിലാക്കാനും ഉൽപ്പന്ന നിലവാരത്തിലും പ്രവർത്തനക്ഷമതയിലും പ്രധാന മെച്ചപ്പെടുത്തലുകൾക്ക് കാരണമാകും. ഉൽപ്പാദനത്തിൽ ഏർപ്പെട്ടിരിക്കുന്ന ആർക്കും, ഒരു പ്ലഗ് ഗേജിന്റെ ഉപയോഗം മാസ്റ്റേഴ്സ് ചെയ്യുന്നത് ഒരു അടിസ്ഥാന നൈപുണ്യമാണ്, അത് മികവിന്റെ ഉയർന്ന നിലവാരത്തിലേക്ക് പാലിക്കുന്നു.



പ്ലഗ് ഗേജും പിൻ ഗേജും തമ്മിലുള്ള വ്യത്യാസം എന്താണ്?



പ്ലഗ് ഗേജുകളും പിൻ ഗേജുകളും കൃത്യമായ അളവെടുപ്പ് ഉപകരണങ്ങളാണ്, പക്ഷേ അവ വ്യത്യസ്ത ആവശ്യങ്ങൾ നിറവേറ്റുന്നു, ഡിസൈൻ, ആപ്ലിക്കേഷൻ, പ്രവർത്തനം എന്നിവയിൽ വ്യത്യാസമുണ്ട്. ഒരു നിർദ്ദിഷ്ട പരിശോധന ദൗത്യത്തിനായി ശരിയായ ഉപകരണം തിരഞ്ഞെടുക്കുന്നതിന് ഈ വ്യത്യാസങ്ങൾ മനസിലാക്കുന്നത് അത്യാവശ്യമാണ്.



പ്ലഗ് ഗേജ്:

ദ്വാരങ്ങളുടെ, ബോറേസ് അല്ലെങ്കിൽ സ്ലോട്ടുകൾ എന്നിവയുടെ ആന്തരിക അളവുകൾ പരിശോധിക്കുന്നതിനായി രൂപകൽപ്പന ചെയ്ത ഒരു സിലിണ്ടർ ഉപകരണമാണ് ഒരു പ്ലഗ് ഗേജ്. സാധാരണയായി Go / No-go അളവുകൾക്കായി ഉപയോഗിക്കുന്നു, ഒരു പ്ലഗ് ഗേജ് സ്വീകാര്യമായ ഡൈമൻഷണൽ ശ്രേണിയിൽ യോജിക്കുന്നുണ്ടോ എന്ന് നിർണ്ണയിച്ച് നിർദ്ദിഷ്ട ടോളറൻസുകൾ നിർണ്ണയിച്ചാൽ ഒരു ഭാഗം സ്ഥിരീകരിക്കുന്നു. പ്ലെയിൻ പ്ലഗ് ഗേജുകൾ, ടേപ്പർ പ്ലഗ് ഗേജുകൾ, ത്രെഡ്ഡ് പ്ലഗീസ്, ത്രെഡ് ചെയ്ത പ്ലഗീസ്, ത്രെഡ് ചെയ്ത പ്ലഗീസ്, ത്രെഡ് ചെയ്ത പ്ലഗീസ് എന്നിവ പ്ലഗ് ഗേജുകൾ ലഭ്യമാണ്. അവ റോമസ്റ്റ്, ഉപയോഗിക്കാൻ എളുപ്പമാണ്, മാത്രമല്ല ഓട്ടോമോട്ടീവ് അല്ലെങ്കിൽ എയ്റോസ്പേസ് നിർമ്മാണം പോലുള്ള ഉയർന്ന കൃത്യമായ വ്യവസായങ്ങൾക്ക് അനുയോജ്യം.



പിൻ ഗേജ്:

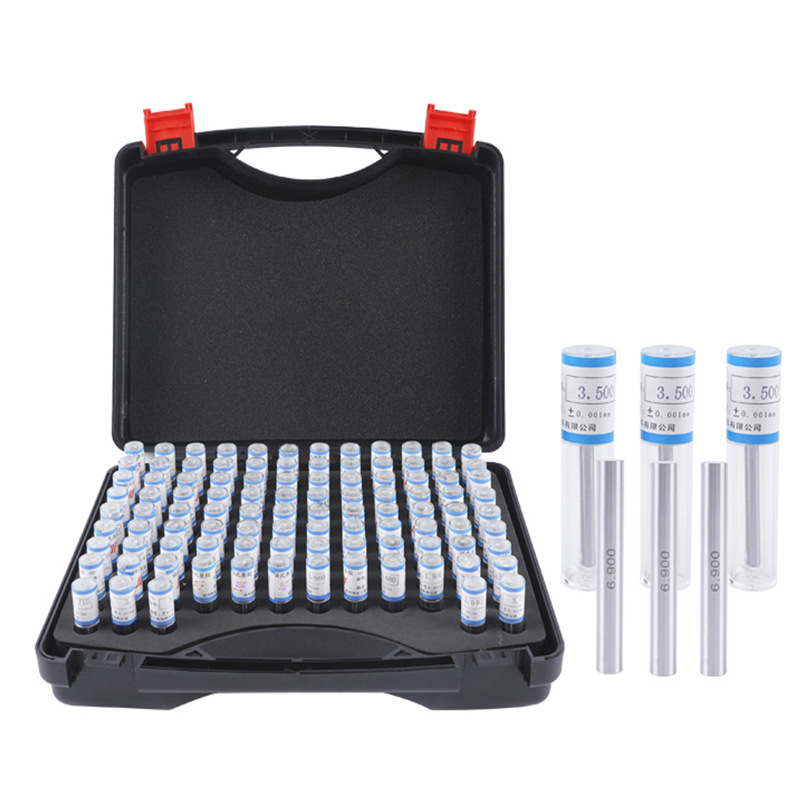

പിൻ ഗേജസ് സെറ്റുകളിൽ വരുന്ന ചെറിയ സിലിണ്ടർ പിൻസാണ്, മാത്രമല്ല ദ്വാരങ്ങളുടെ വലുപ്പവും വൃത്താകൃതിയും ഉൾപ്പെടെ കൃത്യമായ ഡൈനൻഷണൽ അളവുകൾക്കായി ഉപയോഗിക്കുന്നു. പ്ലഗ് ഗേജുകളിൽ നിന്ന് വ്യത്യസ്തമായി, PIN ഗേജുകൾ പ്രാഥമികമായി Go / No-go-go- Go-tessing- നായി രൂപകൽപ്പന ചെയ്തിട്ടില്ല. പകരം, ഒരു സ്നഗ് ഫിറ്റ് നേടുന്നതുവരെ വ്യത്യസ്ത പിൻ വലുപ്പം ഒരു ദ്വാരത്തിലേക്ക് ചേർത്ത് അവ കൃത്യമായ അളവുകൾ നൽകുന്നു. പ്യു ഗേഗുകൾ സാധാരണയായി ഉപകരണത്തിൽ സാധാരണയായി ഉപയോഗിക്കുന്നു, കാലിബ്രേഷൻ ലാബുകൾ, തീവ്ര അളവിലുള്ള വ്യവസായങ്ങൾ എന്നിവ നിർണായകമാണ്.



പ്രധാന വ്യത്യാസങ്ങൾ:
പ്രാഥമിക വ്യത്യാസം ഉപയോഗത്തിലാണ്. പ്ലഗ് ഗേജുകൾ ഒരു ബൈനറി പാസ് വാഗ്ദാനം ചെയ്യുക, പരാജയപ്പെട്ട ഫലം വാഗ്ദാനം ചെയ്യുക, പരിശോധന പ്രക്രിയ ലളിതമാക്കുക, കൂടാതെ സവിശേഷതകളുടെ കൃത്യമായ അളവുകൾ അറിയിപ്പ് നൽകുന്നു. പ്ലഗ് ഗേജുകൾ സാധാരണയായി കൂടുതൽ ശക്തമാണ്, ആവർത്തിച്ചുള്ള പരിശോധനയ്ക്ക് അനുയോജ്യമാണ്, കൂടാതെ പിൻ ഗേജുകൾ അതിലോലമായതും വിശദമായ വിലയിരുത്തലുകൾക്ക് മികച്ചതുമാണ്. രണ്ട് ഉപകരണങ്ങളും ഗുണനിലവാര നിയന്ത്രണത്തിൽ ഒഴിച്ചുകൂടാനാവാത്തതാണ്, പക്ഷേ ആവശ്യമുള്ള കൃത്യതയുടെയും തരത്തിന്റെയും നിലവാരമാണ്.
